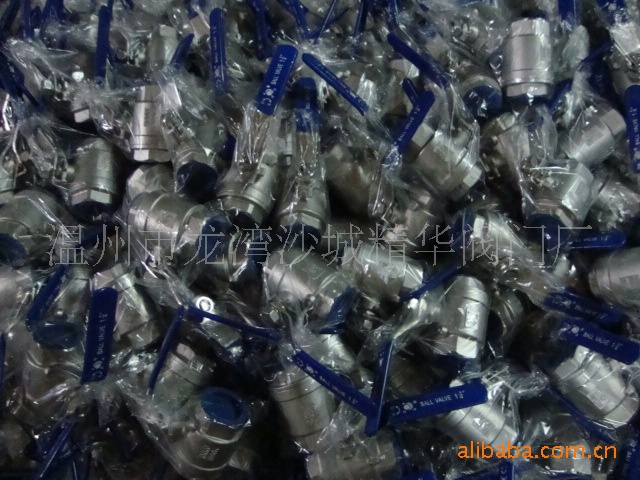

供应球阀、两片式丝扣球阀Q11F-16P
- 价 格：
- 面议
- 所在地：
- 浙江
- 产品规格：
- Q11F-16P
- 联系人：
- 项剑华
- 手机电话：
- 15057382610
- 固定电话：
- 0086-0577-86995875
- 电子邮件：
- 416249407@qq.com
- 发布时间：
- 2012/12/8 13:21:26
详细说明
| 型号 | Q11F-16P | 品牌 | 精华 |
| 材质 | 不锈钢 | 连接形式 | 螺纹 |
| 结构形式 | 浮动球球阀 | 公称通径 | dn6-100（mm） |
| 适用介质 | 水 | 压力环境 | 常压 |
| 工作温度 | 常温 | 标准 | 国标 |
| 流动方向 | 双向 | 驱动方式 | 手动 |
| 用途 | 其他 | 类型(通道位置) | 直通式 |
| 作用对象 | 水 |
Q11F二片式不锈钢球阀、两片丝扣球阀
不锈钢两片式球阀、两片式丝扣球阀Q11F-16P内螺纹连接球阀及对焊连接球阀适用于PN1.0～4.0MPa，工作温度-29～180℃（密封圈为增强聚四氟乙烯）或-29～300℃（密封圈为对位聚苯）的各种管路上，用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
不锈钢二片式内螺纹球阀、二片式丝扣球阀、两片式内螺纹球阀Q11F参考连接尺寸及重量
| SIZE | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" |
| D | 11.6 | 12.7 | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 80 | 100 |
| L | 55 | 55 | 65 | 75 | 88 | 102 | 110 | 125 | 162 | 189 | 260 |
| H | 50 | 50 | 60 | 64 | 71 | 78 | 86 | 95 | 130 | 148 | 180 |
| E | 100 | 100 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |
| SIZE | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" |
| D | 11.6 | 12.7 | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 80 | 100 |
| L | 55 | 55 | 65 | 75 | 88 | 102 | 110 | 125 | 162 | 189 | 260 |
| H | 50 | 50 | 60 | 64 | 71 | 78 | 86 | 95 | 130 | 148 | 180 |
| E | 100 | 100 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |
| 零件名称 | 材质 | |
| 密封圈 | 聚四氟乙烯PTFE | 碳钢 |
| 球体 | 不锈钢SS316 | 碳钢WCB |
| 密封垫 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 阀盖 | 不锈钢CF8M | 不锈钢SS316 |
| 阀体 | 不锈钢CF8M | 不锈钢CF8M |
| 阀杆 | 不锈钢SS316 | 不锈钢SS316 |
| 止推垫圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 填料压盖螺母 | 不锈钢SS304 | 不锈钢SS304 |
| 垫圈 | 不锈钢SS304 | 不锈钢SS304 |
| 阀杆螺母 | 不锈钢SS304 | 不锈钢SS304 |
| 手柄套 | 不锈钢SS304 | 塑料PLASTIC |
| 手柄 | 塑料 | 不锈钢SS304 |
两片式内螺纹连接球阀及对焊连接球阀分为整体式（一片式）、两段式及三段式。阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。 阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊（BW）承插焊（SW）,并均可带国际标准ISO支架平台和锁定装置
