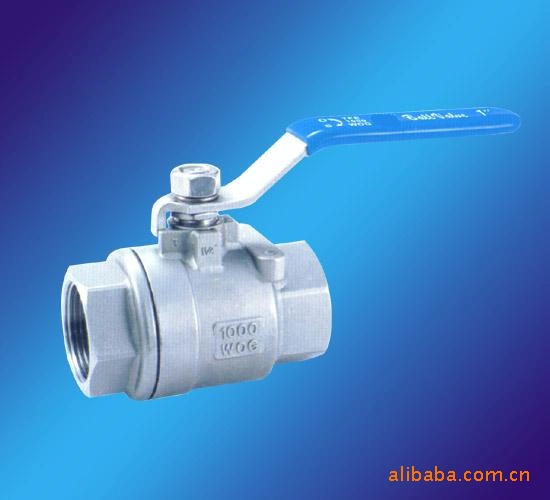

不锈钢丝扣球阀 三片式/二片式/一片式球阀Q11F
- 价 格：
- 面议
- 所在地：
- 浙江
- 产品规格：
- Q11F
- 联系人：
- 项剑华
- 手机电话：
- 15057382610
- 固定电话：
- 0086-0577-86995875
- 电子邮件：
- 416249407@qq.com
- 发布时间：
- 2012/12/8 13:21:26
详细说明
| 型号 | Q11F-16P | 品牌 | 精华 |
| 材质 | 不锈钢 | 连接形式 | 内螺纹 |
| 结构形式 | 浮动球球阀 | 公称通径 | 15-100（mm） |
| 适用介质 | 水、油、汽、 | 压力环境 | 常压 |
| 工作温度 | 常温 | 标准 | 国标 |
| 流动方向 | 双向 | 驱动方式 | 手动 |
| 零部件及配件 | 手轮 | 用途 | 截止 |
| 类型(通道位置) | 直通式 | 作用对象 | 水 |

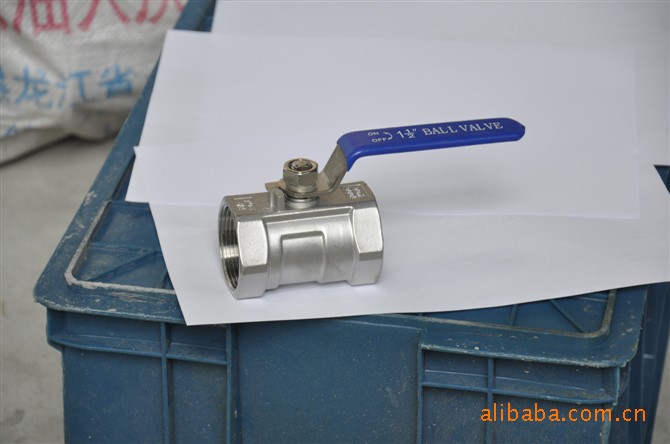

Q11F一片式内螺纹球阀 ,不锈钢丝扣球阀 一片式/二片式/三片式球阀
产品特征：
公称压力：1.6-6.4MPa
适用稳定范围：-20～232℃～350℃
适用介质：水、油、气及某些腐蚀性液体（W。O。G）
主要零件材料：
零件名称 材质
密封圈 聚四氟乙烯PTFE
球体 不锈钢SS316
密封垫 聚四氟乙烯PTFE
阀盖 不锈钢SS316
阀体 不锈钢CF8M
阀杆 不锈钢SS316
止推垫圈 聚四氟乙烯PTFE
填料 聚四氟乙烯PTFE
填料压盖螺母 不锈钢SS304
垫圈 不锈钢SS304
阀杆螺母 不锈钢SS304
手柄套 塑料
手柄 不锈钢SS304
主要尺寸：
SIZE 1/4" 3/8" 1/2" 3/4" 1" 1 1 / 4 " 1 1 / 2 " 2"
D 5.0 7.0 9.2 12.5 15.0 20.0 24.5 32
L 40 45 58 60 72 78 83 100
H 35 37 43.5 47 50 57 69 74.5
E 64 70 90 90 103 103 127 127
重量WT(g) 55 95 165 250 405 625 850
