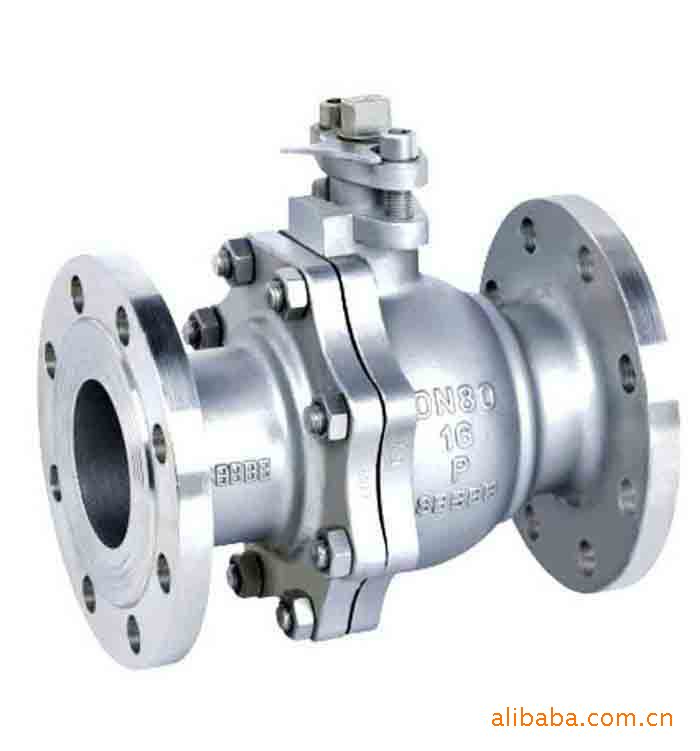

不锈钢法兰浮动球阀、Q41F不锈钢法兰球阀

描述

　　产品名称：Q41F法兰浮动球阀　
产品特征
　　适用介质：水、气、油品、天然气和酸碱腐蚀性介质
　　适用温度：-196～350℃
　　驱动方式：手动、气动、电动、液动等
　　公称通径：DN15～250mm1／2＂～10＂

　　主要性能规范　：　
　　型号　　公称压力　　试验压力　　工作温度（℃）　　适用介质　　
　　强度（水）Mpa　　密封（水）空气（Mpa）　　低压密封（空气）Mpa
Q41F-16P（R）　　1.62.41.80.6≤150　　硝酸类　　
Q41F-25P（R）　　2.53.82.80.6≤150　　硝酸类　　
Q41F-40P（R）　　4.06.04.40.6≤150　　硝酸类　　

　　主要零件的材料说明：　
　　序号　No.　　零件名称　
　　材质　　
GBASTM
1　　阀体　　WCBA216-WCB
2　　密封圈　　PTFEPTFE
3　　球体　　1Cr18Ni9TiSS304
4　　螺母　　35A194-2H
5　　螺柱　　35CrMoAA193-B7
6　　右体　　WCBA216-WCB
7　　垫片　　柔性石墨＋不锈钢　
B12.10-304／F.G
8　　填料　　PTFEPTFE
9　　填料压盖　　WCBA216-WCB
10　　定位片　　25A105
11　　挡圈　　65MnAISI1066
12　　手柄　　Kt33A47-667Gr.32510
13　　阀杆　　1Cr33A276-410
14　　螺钉　　35A193-B7
15　　止推垫片　　PTFEPTFE
